RR-Leuchte MEXK-LED
ATEX-zertifizierte IP65 Einbauleuchte für Klemmkassetten-Decken für Zone 1 Typ EX "e" erhöhte Sicherheit.
Mit abgedichteter Prismenstreuscheibe und Polycarbonatabdeckung mit glatter Front für einfache Reinigung.
Vollverschweißte Konstruktion aus verzinktem Stahl und Frontrahmen aus Aluminium-Strangpressprofil mit einer widerstandsfähigen Kunstharzbeschichtung.
LED-Leuchtmittel und Vorschaltgerät montiert auf einem herausnehmbaren Geräteträger für die einfache Wartung. Wartungsfreundlich durch austauschbare LED-Träger-Streifen und Treiber.
Elektronisches Vorschaltgerät für 50/60Hz Betrieb
Anschluss 230V / 50Hz; optional 110/13V
Schutzklasse IP65
Fabrikat: CLEANROOM SYSTEMS GmbH
Typ: MEXK-LED_-____/ /.../.../.../.../
Zertifikate + Zulassungen
- EC Typ Zertificat: CML16ATEX3335
- IECEx Konformität: IECEx CML16.0108X
- Schutztyp: Ex eb mb op is q IIC T4 Gb; Ex tb IIIC T95°C Db IP65
- Zonen: Zone 1 und Zone 21 gem. EN 60079-10-1/2
- IP65 gem. EN 60529
- SOLAS B15
Funktionen + Leistungen
IP65 Abdichtung zwischen Frontplatte und Leuchte
Schraubenlose Anschlussterminal
Lampenwartung durch öffenbare Front
Separater Geräteträger für einfache Wartung
Elektronisches Vorschaltgerät für 50/60Hz Betrieb
Technische Daten
Leuchtmittel:
> 60W LED-Leuchtmittel
Spannungsversorgung:
> 220-254 V AC/DC
> alternativ 110/130V
Anschlüsse:
> 3 Stck je 4mm2 für Spannungsversorgung;
> 1 Stck ext. Erdung separat
Temperaturbereiche:
> Gas-Ex: T4
> Staub-Ex: T95°C
Umgebungstemperaturbereich:
> -20 C bis +40 C
Materialien:
> Gehäuse: verzinktes Stahlblech mit Kunstharzbeschichtung
> Frontrahmen: extrudiertes Aluminium mit Kunstharzbeschichtung
> Front: klares Polycarbonat mit Prismen-Streuplatte

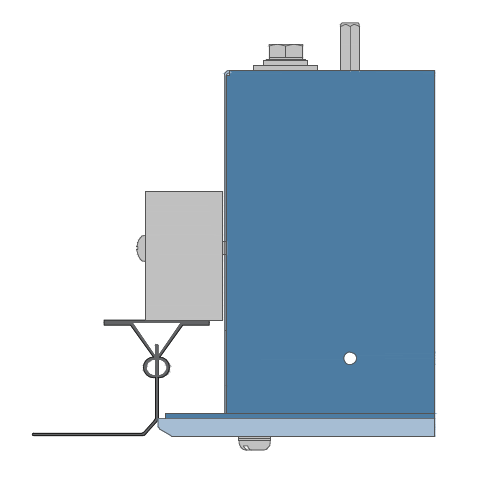

Befestigung:
> seitliche Auflagewinkel für modulare Deckensysteme
> Abhängung von Rohdecke möglich
Sicherheitsfunktionen:
> 90 Minuten: 90min gem. EN60598-2-22
- 30% Lichtleistung
> 3 Stunden: 180min gem. EN60598-2-22
- 15% Lichtleistung
> Batterie: 6V, Intern NiCd
Leuchtentyp
|
MEXK-LED-0606 | |
|---|---|
|
Abmessungen |
600 / 600 (mm) |
|
Lichtleistung |
3407 lm |
|
Anschlussleistung |
60 W |
|
Gewicht |
16 kg |
Option O1 - Optik
|
Bestell-Code |
Bezeichnung |
|---|---|
|
- (ohne) |
3mm klare Polycarbonatplatte mit Prismendiffuser |
|
- (ohne) |
Farbtemperatur 4000 K - Neutral Weiß |
|
- 6K |
Farbtemperatur 6000 K - Kühles Tageslicht |
Option O2 - Sonstige Optionen
|
Bestell-Code |
Bezeichnung |
|---|---|
|
ZNL |
Vorbereitung für Einsatz mit geschalteter 4-Leiter Notversorgung |
|
NL180 |
Integriertes Akku-Pack für 3 h |
|
NL90 |
Integriertes Akku-Pack für 90 min |
|
V110 |
Spannungsversorgung (110/13V) |
|
PG25 |
25mm Kabeleinführungen (statt 20mm) |
|
GIS |
Interner Trennschalter |
|
SCT6 |
Anschluss-Schraubklemmen für 6mm2 Leitungen |

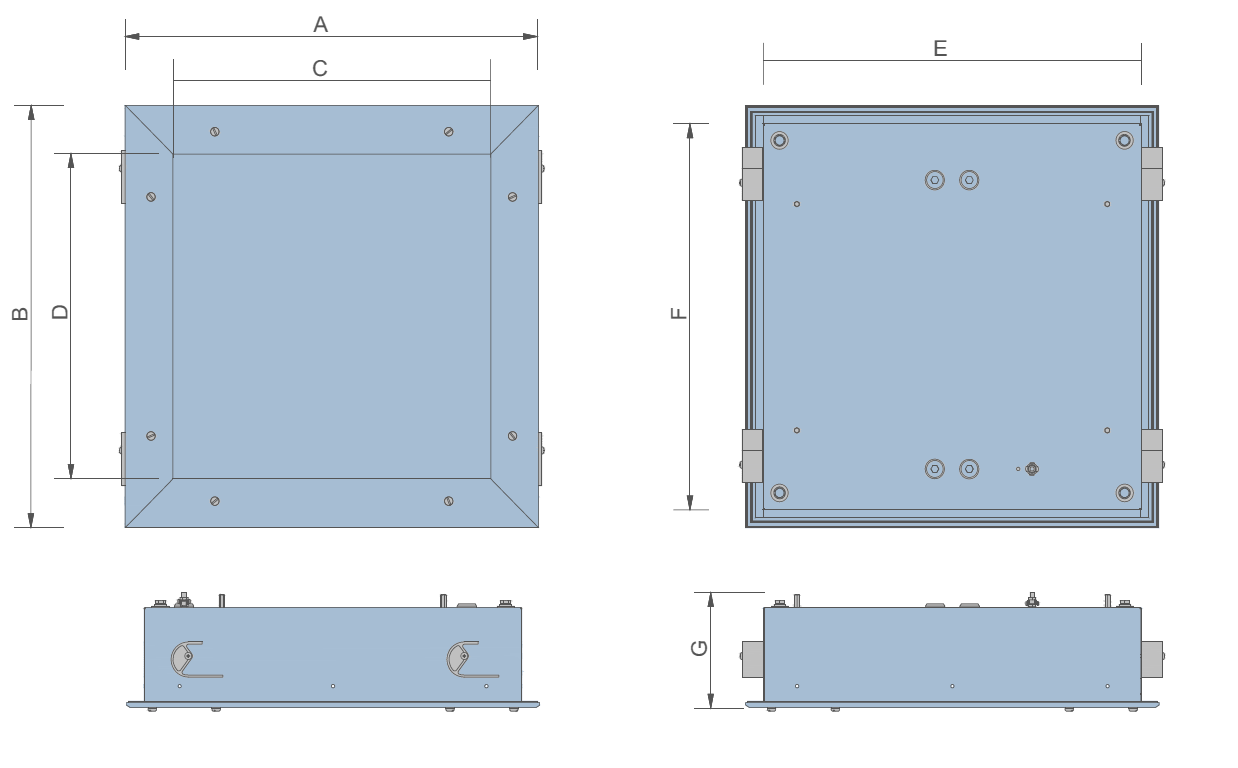

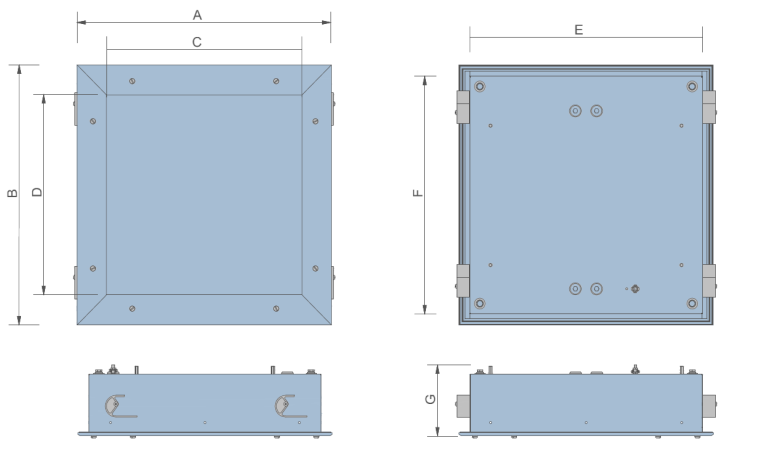

Abmessungen
Maße (mm)
|
Typ |
MEXK-LED-0606 |
|---|---|
|
A |
599 |
|
B |
599 |
|
C |
461 |
|
D |
461 |
|
E |
548 |
|
F |
548 |
|
G |
160 |
