CT80-LED

Das CT80-LED Deckenraster wurde speziell für die hohen Anforderungen an Reinräume der Klassen ISO1 bis ISO5 speziell in der Mikroelektronik, Luft- und Raumfahrt sowie anderen Hightech-Anwendungen entwickelt.

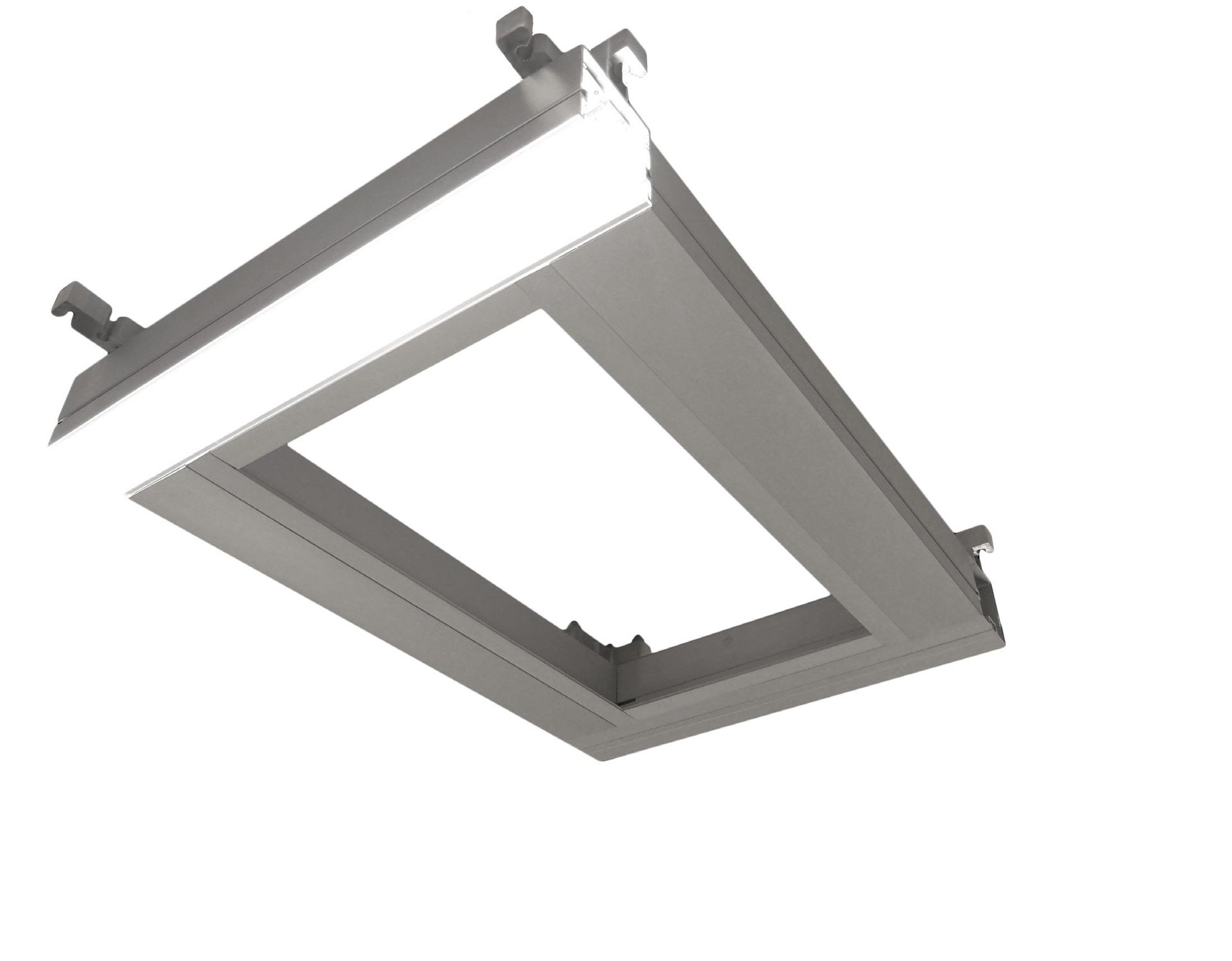

Die begehbare Rahmenkonstruktion aus 65 mm breitem Aluminium-Profilen und Querträgern verfügt über eine hohe Durchbiegesteifigkeit. Das Rastersystem ist mit abnehmbaren Befestigungsschienen ausgestattet, um den Zugang zu FFUs und den Austausch von HEPA / ULPA-Filtern von der Raumseite aus zu erleichtern.

Die Aluminiumprofile sind standardmäßig in RAL 9003 Pulverbeschichtet. Andere Farben und eloxierte Oberflächen sind auf Anfrage erhältlich.

Die Aluminiumprofile verfügen raumseitig über eine Führungsschiene, um hängende Installationen von Schürzen oder die Befestigung von Trennwänden mithilfe eines T-Bolzens zu ermöglichen.

Die Rahmenkonstruktion ermöglicht Standardrastermaße von 650 x 1250 mm und 1250 x 1250 mm. Auf Nachfrage können jedoch auch andere Gittergrößen hergestellt werden.

Eine Deckenplatte wiegt max. 15,0 kg (1,2m x 1,2m) und kann mit einer Punktlast von 110 kg belastet werden.

Insgesamt kann das Deckenraster eine gleichmäßige Flächenlast von 200 kg / m² abtragen.

Das CS-T80-LED FFU-Tragraster-System kombiniert ein begehbares Deckenraster mit einer hocheffizienten LED-Beleuchtungslösung für hochkritische Reinräume.

Die Kombination aus erstklassigen LEDs, einem hochtransparenten Diffusor und verbesserten optischen Reflektoren hat die außergewöhnlichen Leistungsparameter und die im Vergleich zu alternativen Lichtquellen erhebliche Energieeinsparungen dieses Systems ermöglicht.

Durch die vollständige Integration aller Beleuchtungskomponenten in das Deckenraster und einem deckenbündigen Lichtdiffusor ist sichergestellt, dass der vertikale unidirektionale Luftstrom nicht gestört wird. Dadurch ist dieses Deckensystem hervorragend für Reinräume der Klassen ISO1 bis ISO5 z.B. in der Halbleiter- und Mikroelektronikindustrie geeignet.

Die lichttechnischen Einbauten befinden sich auf einem herausnehmbaren Geräteträger, um die Installation der Leuchten zu vereinfachen und das Ersetzen der LEDs am Ende der Lebensdauer zu erleichtern. Die Beleuchtungsmodule können einzeln oder in durchgehenden Reihen montiert werden. Zur Installation ist eine durchgehende Verkabelung lieferbar. Steckverbinder unterstützen die kontinuierliche Installation sowie die einfache Wartung oder Ersatz einzelner Leuchtelemente.

Für UV-empfindliche Anwendungen stehen entsprechende UV-Schutz-Optionen zur Verfügung.
