V01 - Anlagenbeschreibung
Keine Kreuzkontamination
Flexible Raumnutzung möglich
Förderung großer Luftmengen
Aufwändige Luftaufbereitung
Aufwändige Mediensysteme
Abmessungen von Kanalnetz + Geräte
Hoher Raumbedarf

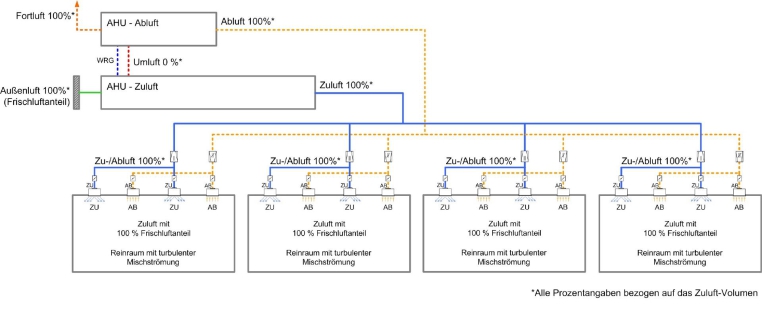

Die gesamte Aufbereitung der Zuluft erfolgt in einem zentralen RLT-Gerät. Das zentrale RLT- Gerät besteht aus einem Zuluft- und einem Abluft-/Fortluftgerät.
Ausgehend von den RLT-Geräten wird die aufbereitete Zuluft über ein verzweigtes Kanalnetz zu den einzelnen Räumen geführt.
Mittels verschiedener Kanaleinbauten wird sichergestellt, dass jeder Raum mit der benötigten Luftmenge versorgt wird.
Die Einbringung der Zuluft in die Räume erfolgt mittels deckenbündig eingebauter Lufteinlässe mit Drallplatte und je nach Hygieneklasse mit integrierten Schwebstoff-Filtern. Die Erfassung der Abluft erfolgt über Luftauslässe in der Decke des Raumes. Mittels des an die Auslässe angeschlossenen Kanal-/Rohrnetzes wird die Raumabluft dem zentralen RLT-Gerät im Technikbereich zugeführt. Nach Entzug der rückgewinnbaren Wärmemenge aus der Abluft wird der gesamte Volumenstrom aus dem Gebäude gefördert.

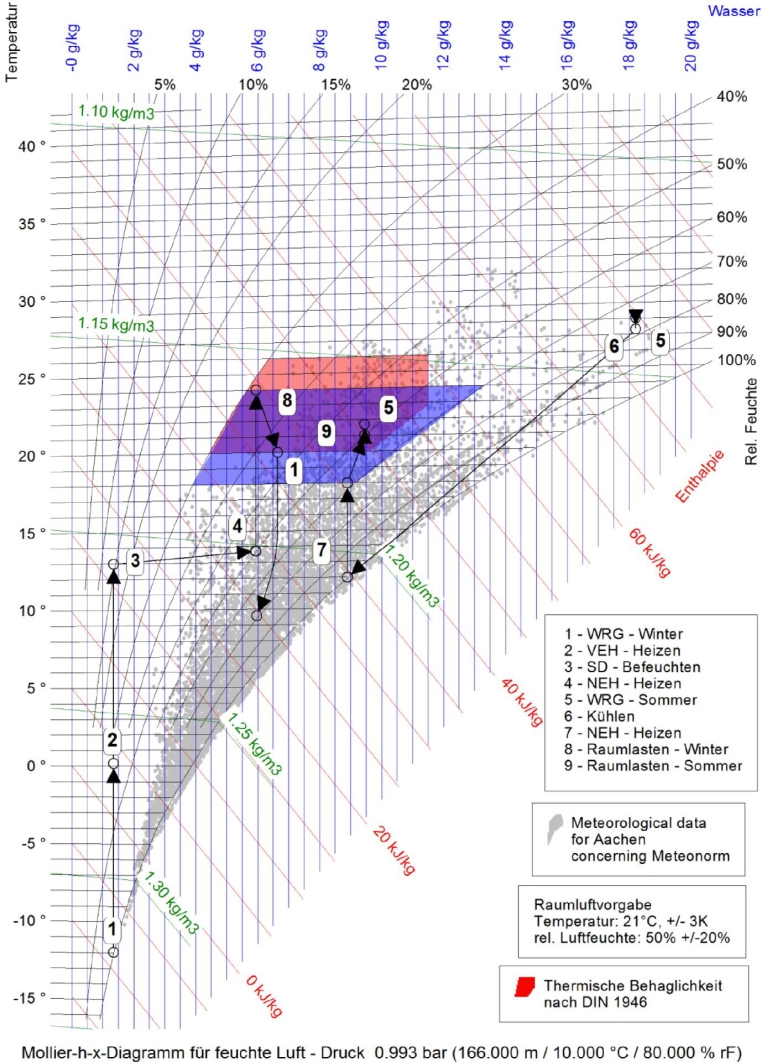

Die folgend aufgeführten Luftaufbereitungsfunktionen werden bedarfsweise in der Anlage vorgenommen:
Wärmerückgewinnung
Heizen
Kühlen
Entfeuchten (durch Kühlung)
Nachheizen
Befeuchten
Zuluft-Gerät (AHU) mit folgenden Baugruppen:
Jalousieklappe
Vorfilter (z.B. der Klasse F7)
WRG durch KVS
Vor-Erhitzer-Register
Schalldämpfer
Ventilator
Schalldämpfer
Kühlregister mit Kondensatwanne
Tropfenabscheider
Nach-Erhitzer-Register
Dampf- Befeuchterkammer
Feinfilter (z.B. Klasse F9)
Abluft-Gerät mit folgenden Baugruppen
Vorfilter (z.B. der Klasse F7)
Schalldämpfer
Ventilator
Schalldämpfer
WRG durch KVS
Jalousieklappe auf der Fortluftseite
