Anlagenkonzeption

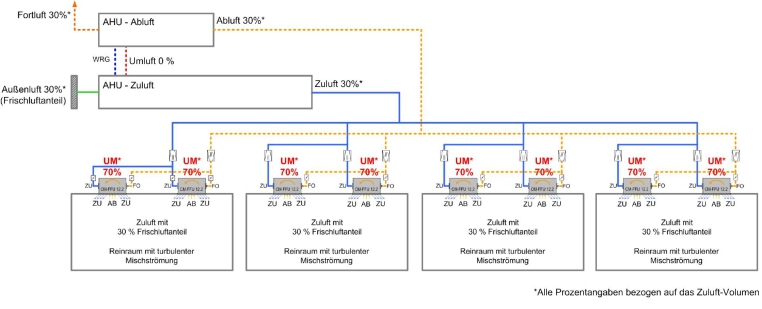

Die Aufbereitung des erforderlichen Frischluftanteils der Zuluft erfolgt in einem zentralen RLT-Gerät.

Ausgehend von den RLT-Geräten wird die aufbereitete Frischluft über ein verzweigtes Kanalnetz zu den einzelnen Räumen geführt.
Mittels verschiedener Kanaleinbauten wird sichergestellt, dass jedes Umluftgerät mit der benötigten Frischluftmenge versorgt wird.

Die aufbereitete Frischluft wird im dezentralen Mischluftgerät mit einem Umluftanteil gemischt, falls erforderlich abgekühlt oder geheizt und gefiltert.
Die Einbringung der Zuluft in die Räume sowie die Erfassung der Raum-Abluft erfolgt durch die Umluftgeräte.

Mittels des am Mischluft-FFU angeschlossenen Kanal- oder Rohrnetzes wird der Fortluftanteil der Raum-Abluft dem zentralen RLT-Gerät im Technikbereich zugeführt.

Anlagenbeschreibung

  • V01 - Anlagenbeschreibung V01 - Anlagenbeschreibung
  • V02 - Anlagenbeschreibung V02 - Anlagenbeschreibung
  • V03 - Anlagenbeschreibung V03 - Anlagenbeschreibung

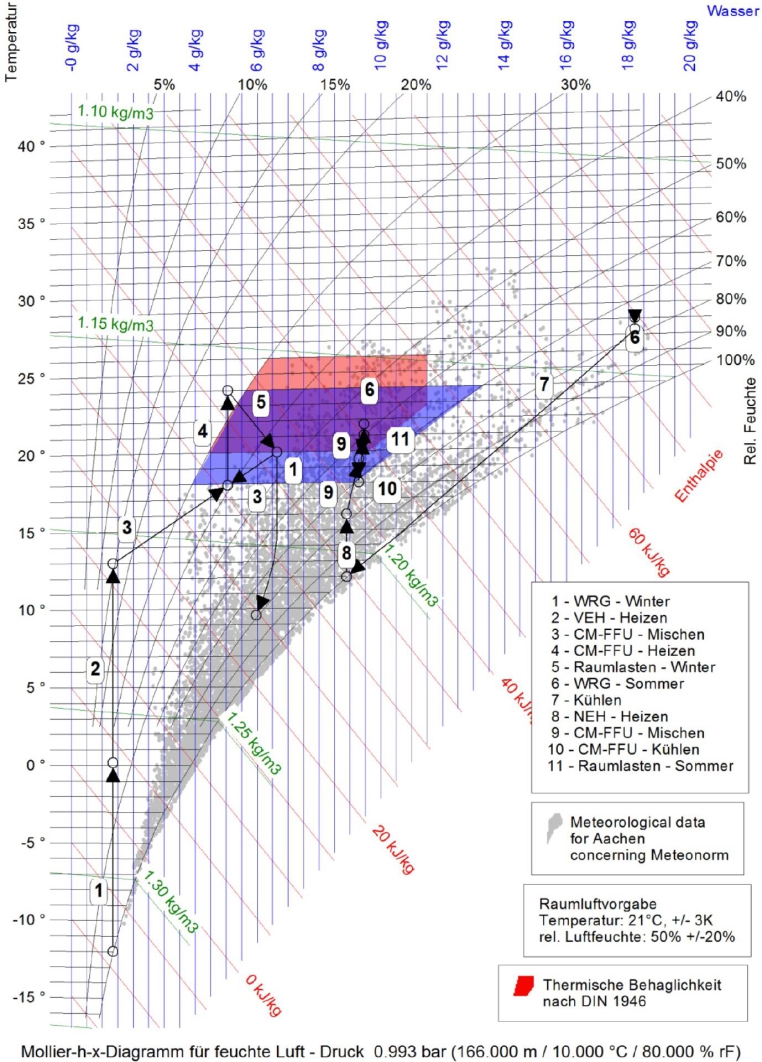

Anlagen-Simulation

  • V01 - Anlagen-Simulation V01 - Anlagen-Simulation
  • V02 - Anlagen-Simulation V02 - Anlagen-Simulation
  • V03 - Anlagen-Simulation V03 - Anlagen-Simulation
